当前位置:首页  >  产品中心  >  气体流量仪表  >  数字涡街流量计  >  LUGB系列数字涡街流量计

数字涡街流量计

简要描述:应力式涡街流量计是速度式流量计的一种,数字涡街流量计广泛应用于石油、化工、电力、轻工、动力供热等行业。我公司涡街流量计生产执行标准为涡街流量传感器(JB/T9249-2015)和检定规程涡街流量计(JJG1029-2016)。

  • 更新时间:2022-06-17
  • 浏览次数:632
  • 生产地址:天津市西青区华苑产业区
  • 产品类别:数字涡街流量计

详细介绍

品牌自营品牌应用领域医疗卫生,食品,生物产业,能源,电子
材质304不锈钢连接方式卡箍式

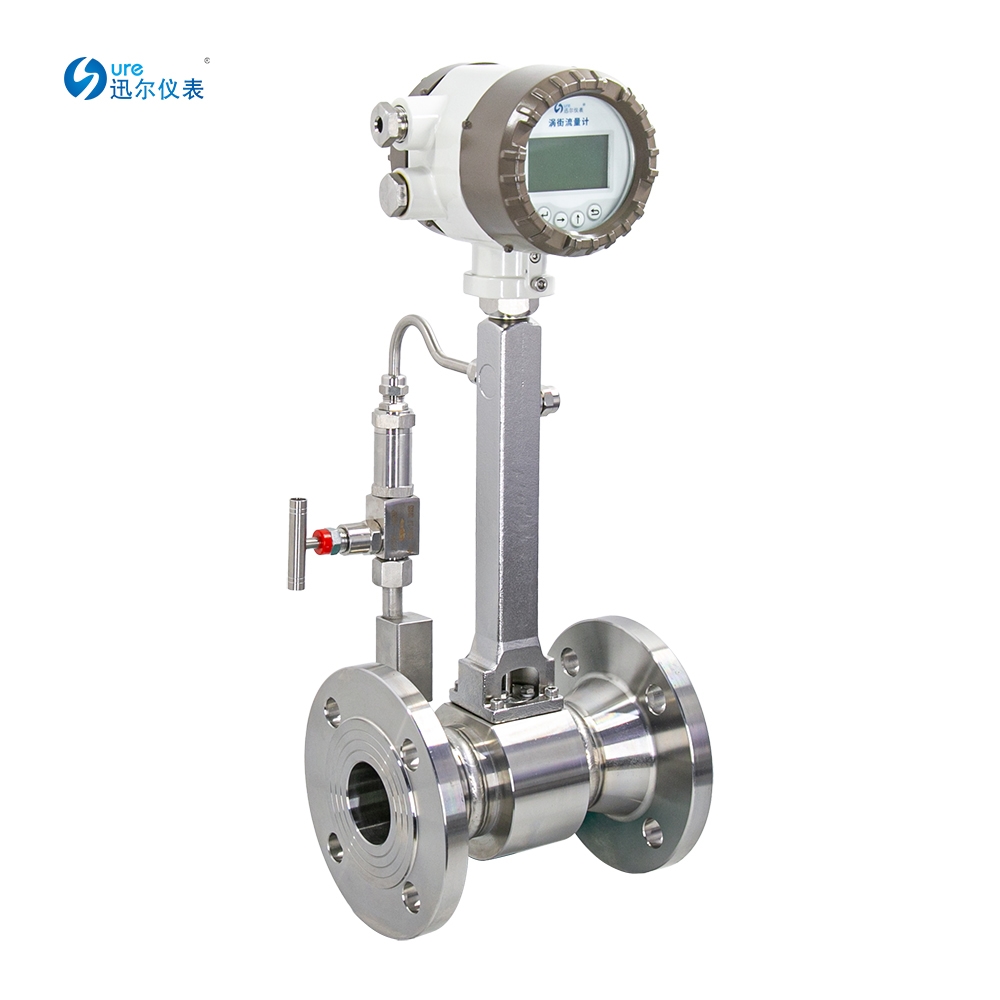

LUGB系列数字涡街流量计

广泛应用于石油、化工、电力、轻工、动力供热等行业

l 测量介质:液体、气体或蒸汽

l 量程范围:液体测量范围:1.2-2000m³/h 气体测量范围:5-11000m³/h

l 输出信号:脉冲信号、420mA信号

l 准确度等级:液体:±1% 气体或蒸汽:±1.5%±1%

l 介质温度:-40℃+250℃-40℃+320℃

l 防爆等级:ExdIICT6 Gb

l 防护等级:IP65或更高(可订制)

l 质量保证:公司严格执行国家相关保修规定,产品保修一年。

l 售后服务:由迅尔仪表提供发货,并提供售后服务。

l 说明书下载密码:****



产品概述

应力式涡街流量计是速度式流量计的一种,数字涡街流量计广泛应用于石油、化工、电力、轻工、动力供热等行业。我公司涡街流量计生产执行标准为涡街流量传感器(JB/T9249-2015)和检定规程涡街流量计(JJG1029-2016)。

产品特点

l 无可动部件,结构稳定可靠,结构简单便于安装和维护;

l 传感器输出为脉冲频率,其频率与被测流体的实际流量呈线性,零点无漂移,性能稳定,结构形式多样,有管道式、插入式流量传感器形式;

l 测量准确度较高,液体的测量精度为±1.0%;气体的测量精度为±1.5%;

l 量程比宽,在雷诺数为104 7×106范围内,可达1:20;

l 小(约为孔板流量计的1/41/2),属于节能流量仪表;

l 安装方式灵活方便,根据现场工艺管道不通,可水平,垂直和不同角度倾斜安装;

l 采用消扰电路和抗震动传感头,具有良好的抗环境振动性能;

l 采用超低功耗单片微机技术,13V10AH锂电池可使用5年以上;

l 由软件对仪表系数非线性进行修正,可较大程度提高测量准确度;

l 采用EPROM对累积流量进行掉电保护,保护时间大于10;

技术参数

执行标准

涡街流量计(JB/T9249-2016

公称通径mm

1520253240506580100125150200250300

公称压力(Mpa

1.6Mpa2.5Mpa4.0Mpa(其他可订制)

准确度等级

液体:±1%
气体或蒸汽:±1.5%±1%

量程比

1:101:151:20

传感器材质

304不锈钢、316L)不锈钢等

使用条件

介质温度:-40℃+250℃-40℃+320℃
环境温度:-20℃+60℃
相对湿度:5%90%
大气压力:86Kpa106 Kpa

信号输出功能

脉冲信号、420mA信号

通讯输出功能

RS485通讯输出、HART协议等

工作电源

外电源:34VDC±15%,纹波≤±5%,适用于420mA输出、脉冲输出、RS485通讯输出等

内电源:13.1V10AH锂电池,电池电压在2.0V3.0V时均可正常工作

信号线接口

M20*1.5内螺纹(NPT螺纹需定制)

防爆等级

ExdIICT6 Gb

防护等级

IP65或更高(可订制)

测量范围

公称通径(mm

液体测量范围

气体测量范围

连接方式

耐压等级(MPa

DN15

.2-6.2

5-25

法兰夹持/法兰连接

2.5/1.6

DN20

1.5-10

8-50

法兰夹持/法兰连接

2.5/1.6

DN25

1.6-16

10-70

法兰夹持/法兰连接

2.5/1.6

DN32

1.9-19

15-150

法兰夹持/法兰连接

2.5/1.6

DN40

2.5-26

22-220

法兰夹持/法兰连接

2.5/1.6

DN50

3.5-38

36-320

法兰夹持/法兰连接

2.5/1.6

DN65

6.2-65

50-480

法兰夹持/法兰连接

1.6/1.6

DN80

10-100

70-640

法兰夹持/法兰连接

1.6/1.6

DN100

15-150

130-1100

法兰夹持/法兰连接

1.6/1.6

DN125

25-250

200-1700

法兰夹持/法兰连接

1.6/1.6

DN150

36-380

280-2240

法兰夹持/法兰连接

1.6/1.6

DN200

62-650

580-4960

法兰夹持/法兰连接

1.6/1.6

DN250

140-1400

970-8000

法兰夹持/法兰连接

1.6/1.6

DN300

200-2000

1380-11000

法兰夹持/法兰连接

1.6/1.6

注:

l 一般气体或液体可参考以上表中的测量范围

l 饱和蒸汽、过热蒸汽需要联系销售人员来确定测量范围。
