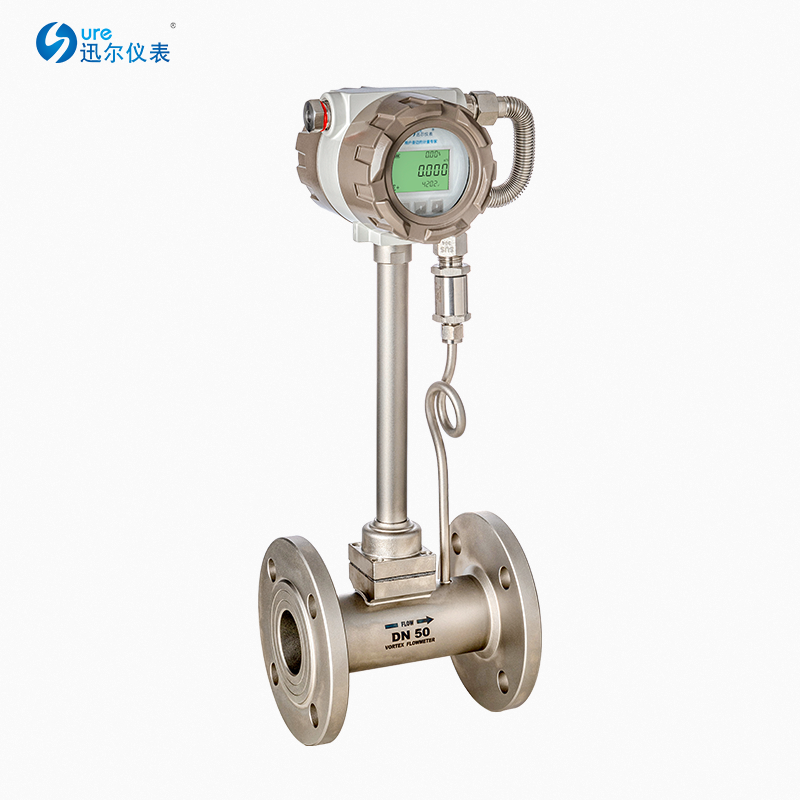

数字涡街流量计

简要描述:LUGB系列数字涡街流量计是速度式流量计的一种,广泛应用于石油、化工、电力、轻工、动力供热等行业。我公司涡街流量计生产执行标准为《涡街流量计》(JB/T 9249-2015)和检定规程涡街流量计(JJG1029-2007)。

  • 更新时间:2022-12-07
  • 浏览次数:125
  • 生产地址:天津市西青区华苑产业区
  • 产品类别:数字涡街流量计

详细介绍

品牌自营品牌应用领域农业

产品概述

LUGB系列数字涡街流量计是速度式流量计的一种,广泛应用于石油、化工、电力、轻工、动力供热等行业。我公司涡街流量计生产执行标准为《涡街流量计》(JB/T 9249-2015)和检定规程涡街流量计(JJG1029-2007)。


适用范围:

LUGB系列数字涡街流量计广泛应用于石油、化工、电力、轻工、动力供热等行业


产品优势:

  无可动部件,稳定可靠

  测量准确度较高

  压力损失小,属于节能型流量仪表;

  采用低功耗单片微机技术

  安装方式灵活方便

产品特点

■ 无可动部件,稳定可靠,结构简单便于安装和维护;
■ 传感器输出为脉冲频率,其频率与被测流体的实际流量呈线性,零点无漂移,性能稳定,结构形式多样,有管道式、插入式流量传感器形式;
■ 测量准确度较高,液体的测量准确度等级为1.0;气体的测量准确度等级为1.5、1.0
■ 压力损失小(约为孔板流量计的1/4~1/2),属于节能型流量仪表;
■ 安装方式灵活方便,根据现场工艺管道不通,可水平,垂直和不同角度倾斜安装;
■ 采用消扰电路和抗振动传感头,具有良好的抗环境振动性能;
■ 采用低功耗单片微机技术,1节3V10AH锂电池可使用5年以上;
■ 由软件对仪表系数非线性进行修正,可较大程度提高测量准确度;

技术参数


执行标准

 涡街流量计(JB/T9249-2015)

公称通径(mm)

 DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300

公称压力(MPa)

 1.6、2.5、4.0(其他可订制)

准确度等级

 液体:1.0
气体或蒸汽:1.5、1.0

量程比

 10:1

传感器材质

 304不锈钢、316(L)不锈钢等

使用条件

 介质温度:-40℃~+250℃、-40℃~+320℃
 环境温度:-20℃~+60℃
 相对湿度:5%~90%
 大气压力:86kPa~106 kPa

信号输出

 脉冲信号、4~20mA信号

通讯输出

 RS485通讯输出、HART协议等

工作电源

  1. 外电源:+24VDC±15%,螺纹≤±5%,适用于4-20mA 输出、脉冲输出、RS485等;

B. 内电源: 3.6V10AH锂电池×2

信号线接口

 M20*1.5内螺纹

防爆等级

 ExdIICT6 Gb

防护等级

 IP65或更高(可订制)



流量范围


公称通径(mm)

液体测量范围

气体测量范围

连接方式

耐压等级(MPa)

DN15

1.2-6.2

5-25

法兰夹持/法兰连接

2.5/1.6

DN20

1.5-10

8-50

法兰夹持/法兰连接

2.5/1.6

DN25

1.6-16

10-70

法兰夹持/法兰连接

2.5/1.6

DN32

1.9-19

15-150

法兰夹持/法兰连接

2.5/1.6

DN40

2.5-26

22-220

法兰夹持/法兰连接

2.5/1.6

DN50

3.5-38

36-320

法兰夹持/法兰连接

2.5/1.6

DN65

6.2-65

50-480

法兰夹持/法兰连接

1.6/1.6

DN80

10-100

70-640

法兰夹持/法兰连接

1.6/1.6

DN100

15-150

130-1100

法兰夹持/法兰连接

1.6/1.6

DN125

25-250

200-1700

法兰夹持/法兰连接

1.6/1.6

DN150

36-380

280-2240

法兰夹持/法兰连接

1.6/1.6

DN200

62-650

580-4960

法兰夹持/法兰连接

1.6/1.6

DN250

140-1400

970-8000

法兰夹持/法兰连接

1.6/1.6

DN300

200-2000

1380-11000

法兰夹持/法兰连接

1.6/1.6

注:
 一般气体或液体可参考以上表中的测量范围
 饱和蒸汽、过热蒸汽需要联系销售人员来确定测量范围。
